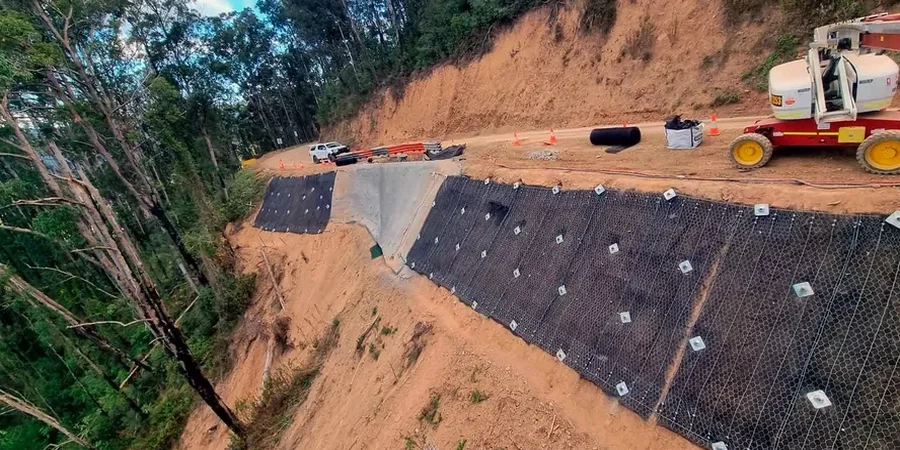

Böschungsstabilitätsanalyse in Paderborn – Normgerechte Standsicherheit für Hanglagen und Baugruben

In Paderborn ist die Böschungsstabilitätsanalyse mehr als eine rechnerische Pflichtübung – sie ist oft die Voraussetzung dafür, dass ein Bauvorhaben im hügeligen Gelände östlich der Kernstadt oder an den Hängen des Paderborner Hochflächenrands überhaupt genehmigt wird. Die Stadt liegt in einem geologisch abwechslungsreichen Gebiet, in dem verwitterter Buntsandstein, Lösslehme und quartäre Fließerden auf kurzer Distanz wechseln können. Schon bei einer Hangneigung von 5 bis 7 Grad kann eine ungünstige Schichtung den rechnerischen Ausnutzungsgrad nach DIN EN 1997-1:2009 in den kritischen Bereich schieben. Unser Team bringt die regionale Bodenkenntnis mit, um für jede Paderborner Hanglage, jede tiefe Baugrube im Stadtgebiet und jede Dammschüttung in den Außenbezirken wie Elsen oder Schloß Neuhaus eine belastbare Böschungsstabilitätsanalyse vorzulegen. Wir arbeiten dabei eng mit dem Baugrundgutachter zusammen – und wenn die Voruntersuchung noch aussteht, empfehlen wir ergänzend eine Sondierung mit SPT-Bohrung, um die Scherparameter lagenweise abzusichern.

Ein rechnerischer Ausnutzungsgrad von 0,98 bei vollständig wassergesättigtem Lösslehm kann bei Entwässerung auf 0,76 fallen – die Böschungsstabilitätsanalyse entscheidet, ob eine Drainage ausreicht oder eine Verbauwand nötig wird.

Unsere Leistungsbereiche

Vorgehen und Leistungsumfang

Vor einigen Jahren standen wir vor einem fünf Meter tiefen Baugrubenverbau am Westhang des Paderborner Hochflächenrands, keine 200 Meter von der Pader entfernt. Der Aushub zeigte eine klare Dreiteilung: oben zwei Meter Lösslehm, darunter ein halber Meter zersetzter Sandstein mit eingeschwemmten Tonlinsen, dann der anstehende, aber stark geklüftete Mittlere Buntsandstein. Eine reine Laborberechnung mit gemittelten Werten hätte hier einen Ausnutzungsgrad von 1,05 ergeben – rechnerisch nicht standsicher. Erst die detaillierte Böschungsstabilitätsanalyse mit geschichteter Modellierung und wirksamen Kohäsionsansätzen nach dem Konzept von Bishop und Morgenstern zeigte, dass der Hang bei einem Böschungswinkel von 60 Grad mit einer Sicherheit von 1,25 standsicher bleibt, solange der Porenwasserdruck im Tonband kontrolliert wird.
Solche Szenarien sind typisch für Paderborn, wo die Verwitterungsdecke des Sandsteins oft nur wenige Meter mächtig ist, aber hydraulisch hochsensibel reagiert. Wir modellieren dafür Lamellenverfahren mit kreisförmigen und polygonalen Gleitflächen, je nachdem ob der Versagensmechanismus eher in der Lockergesteinsdecke oder entlang einer Schichtgrenze zu erwarten ist. Auch die dynamische Belastung aus Baustellenverkehr oder der Einfluss von Starkregenereignissen, wie sie im Paderborner Sommer immer häufiger auftreten, gehen in unsere Parameterstudie ein. Für Baugruben in weichen Auelehmen entlang der Pader oder Alme kombinieren wir die Analyse bei Bedarf mit einem Plattendruckversuch, um die tatsächliche Steifigkeit der Aufstandsfläche vor der Böschungsmodellierung zu verifizieren.

Böschungsstabilitätsanalyse in Paderborn – Normgerechte Standsicherheit für Hanglagen und Baugruben — Technische Referenz — Paderborn

Lokaler geotechnischer Kontext

In Paderborn sehen wir immer wieder, dass bei kleinen privaten Bauvorhaben am Hang die Böschungsstabilitätsanalyse schlicht unterlassen wird – oft mit dem Argument, der Nachbarbau stehe ja auch seit dreißig Jahren. Das ist trügerisch. Die Tonsteinbänder im Untergrund des Paderborner Hochflächenrands neigen bei Wasserzutritt zum Aufweichen; was jahrzehntelang standsicher war, kann nach einem einzigen niederschlagsreichen Winter kriechen oder abrutschen. Noch kritischer wird es bei temporären Baugrubenböschungen, die nur wenige Wochen offen stehen: Hier unterschätzen viele Bauleiter den Einfluss von Sickerwasser aus undichten Kanälen oder aus der Pader, die das Grundwasser in den quartären Talfüllungen lokal anhebt. Ein Böschungsbruch in einer fünf Meter tiefen Baugrube mitten im verdichteten Stadtgebiet von Paderborn – etwa an der Westernmauer oder im Bereich des Frankfurter Wegs – ist kein theoretisches Szenario, sondern ein reelles Risiko mit potenziell schweren Schäden an Nachbarbebauung und Infrastruktur. Die Analyse rechnet genau diese Versagensmechanismen durch, bevor der erste Bagger anrollt.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Maßgebliche Normen

DIN EN 1997-1:2009 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 4084:2009 (Geländebruchberechnungen – Berechnungsverfahren für Böschungen)

Typische Werte

Parameter	Typischer Wert
Verwendete Nachweisnorm	DIN EN 1997-1:2009 (Eurocode 7) mit DIN 1054:2010
Berechnungsverfahren	Lamellenverfahren nach Bishop, Janbu oder Morgenstern-Price
Gleitflächengeometrie	Kreisförmig, polygonal oder kombiniert (je nach Schichtgrenze)
Teilsicherheitsbeiwerte	GEO-2 (Bemessungssituation BS-P, BS-T, BS-A)
Berücksichtigte Einwirkungen	Eigengewicht, Porenwasserdruck, Auflast, dynamische Lasten (z. B. Baustellenverkehr)
Erforderliche Scherparameter	Reibungswinkel φ', wirksame Kohäsion c', ggf. Restscherfestigkeit
Hydrologische Randbedingungen	Stationäre und instationäre Sickerwasserberechnung (optional)
Ausgabe	Standsicherheitsnachweis mit Ausnutzungsgrad μ für jede Gleitfuge

Gängige Fragen

Was kostet eine Böschungsstabilitätsanalyse in Paderborn?

Die Kosten richten sich nach dem Umfang der erforderlichen Berechnungen und der Anzahl der zu untersuchenden Gleitfugen. Für ein typisches Einfamilienhaus-Bauvorhaben in Paderborn mit einer Baugrubenböschung oder einem Hanganschnitt liegen die Aufwendungen üblicherweise zwischen 1.010 und 3.670 Euro. Darin enthalten sind die geotechnische Modellierung, die Berechnung der Ausnutzungsgrade und der schriftliche Standsicherheitsnachweis.

Wann verlangt das Bauordnungsamt Paderborn eine Böschungsstabilitätsanalyse?

Die Untere Bauaufsicht der Stadt Paderborn fordert einen rechnerischen Standsicherheitsnachweis nach DIN 1054 immer dann, wenn die Geländeneigung mehr als fünf Grad beträgt, wenn Gebäude oder Verkehrsflächen oberhalb oder unterhalb der Böschung liegen oder wenn ein Baugrubenverbau geplant ist. Auch bei Aufschüttungen und Abgrabungen ab zwei Metern Höhe ist die Analyse in der Regel Teil der Genehmigungsunterlagen.

Welche Bodenkennwerte brauchen Sie für die Berechnung?

Wir benötigen die wirksamen Scherparameter Reibungswinkel φ' und Kohäsion c' für jede relevante Bodenschicht sowie Angaben zur Lagerungsdichte und zum Grundwasserstand. Diese Werte stammen idealerweise aus direkten Scherversuchen oder Triaxialversuchen an ungestörten Proben. Liegen diese noch nicht vor, können wir auf Erfahrungswerte für den Paderborner Buntsandstein und die quartären Deckschichten zurückgreifen, weisen dann aber im Nachweis auf die eingeschränkte Erkundung hin.

Wie lange dauert eine Böschungsstabilitätsanalyse?

Eine Standardanalyse für eine Baugrubenböschung oder einen Hang mit zwei bis drei Gleitfugenvarianten ist in der Regel innerhalb von fünf bis sieben Arbeitstagen erstellt. Wenn zusätzlich eine instationäre Sickerwasserberechnung erforderlich ist oder mehrere Bauzustände zu untersuchen sind, kann die Bearbeitungszeit auf bis zu zwei Wochen ansteigen.
